MOTOR
|
|
Fabricante
|
Hyundai
|
Modelo
|
CUMMINS B3-9-C
|
Tipo de Operação
|
Diesel arrefecido a água, turbo alimentado de 4 tempos, 4 cilíndros em linha, com injeção direta e de baixa emissão
|
Potêncial nominal no volante
|
SAE J1995 (bruta) 113 HP (84KW) a 2.100 rpm
|
|
SAE J1349 (líquida) 105 HP (78KW) a 2.100 rpm
|
|
DIN 6271/1 (bruta) 115 PS (84KW) a 2.100 rpm
|
|
DIN 6271/1 (líquida) 106 PS (78KW) a 2.100 rpm |
Torque Máximo |
45,6 kgf.m a 1.500 rpm |
Diâmetro e curso do pistão |
102 x 120 mm |
Cilindrada |
3.900 cc |
Baterias |
2 x 12v x 80Ah |
Motor de partida |
24V - 4.5KW |
Alternador |
24V - 70 A |
|
|
SISTEMA HIDRÁULICO
|
|
Tipo
|
Bomba dupla de pistões axiais e vazão variável
|
Vazão Máxima
|
2 x 126,8 L/min
|
Bomba auxiliar de pilotagem
|
Engrenagens
|
Sistema sensível à carga e de economia de combustível |
|
MOTORES HIDRÁULICOS
|
|
Deslocamento
|
Motor de pistões axiais com duas velocidades, válvulas e freios de estacionamento.
|
Giro da torre
|
Motor de pistões axiais com freios automático
|
|
|
AJUSTE DAS VÁLVULAS DE ALÍVIO
|
|
Circuitos de trabalho
|
350 kgf/cm²
|
Círcuitos de deslocamento
|
350 kgf/cm²
|
Incremento de potência
|
380 kgf/cm²
|
Incremento de giro
|
285 kgf/cm²
|
Circuito piloto
|
40 kgf/cm²
|
Válviula de serviço |
Instalada |
|
|
TRANSMISSÃO E FREIO
|
|
Transmissão
|
Hidrostática
|
Motores de deslocamento
|
Motor de pistões axiais
|
Sistema de redutores
|
Engrenagens planetárias
|
Força de tração
|
13.300 kgf
|
Velocidade de deslocamento
|
5,6 km/h 3,6 km/h
|
Rampa superável |
35º - 70% |
Freio de estacionamento |
Multidisco banhado em óleo |
|
|
CONTROLES
|
|
Controle das operações
|
2 "joysticks" para acionamento da lança, braço, caçamba e giro da torre |
Direção e deslocamento
|
2 pedais com 2 alavancas direcionais destacáveis |
Acelerador do motor
|
Elétrico, por botão deslizante |
Sistema de iluminação |
Dois faróis para trabalho noturno montados na lança e uma sob a caixa de bateria |
|
|
SISTEMA DE GIRO
|
|
Motor de giro
|
Motor de pistões axiais com vazão variável |
Redutor de giro |
Engrenagem de redução planetária |
Lubrificação da coroa de giro |
Banho de graxa |
Freio de giro |
Multidisco banhado em óleo |
Giro de 360º em contínuo |
13 rpm |
|
|
CAPACIDADES |
|
Abastecimento |
Litros |
Tanque de combustível |
270 |
Líquido de arrefecimento do motor |
15,5 |
Óleo do motor |
15,3 |
Óleo do motor de giro |
2,5 |
Óleo das engrenagens de redução |
2,2 |
Circuito hidráulico |
210 |
Tanque hidráulico |
124 |
|
|
CHASSI |
|
Estrutura central construída em forma de X integralmente soldado, com seção em caixa, dotada de sistema rodante com lubrificação permanente, tensores com molas amortecedoras e esteiras equipadas com sapatas de garras triplas. |
Estruturas para as esteiras |
Tipo caixa pentagonal |
Nº de sapatos por lado |
47 |
Nº de relam. de suporte por lado |
1 |
Nº de relam. de esteira por lado |
7 |
Nº de trilhos de segurança por lado |
1 |
|
|
COMFIGURAÇÃO |
|

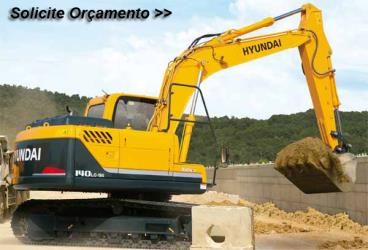

R 140LC-9S: Escavadeira montada sobre esteiras com sapatas de 700mm, lança monobloco de 4.600mm, braço de 2.500mm e caçamba retro com dentes de 0,71m³ de capacidade SAE, com força de desegregação de 8.900kgf e de escavação 6.400kgf.
|
|
|
ALCANCES |
|
Profundidade máxima |
5.550 mm |
Altura de descarga |
6.060 mm |
Altura de ataque |
8.500 mm |
Alcance horizontal - nível do solo |
8.330 mm |
|
|
DIMENSÕES E PESO |
|
Comprimento total |
7.820 mm |
Altura total |
2.780 mm |
Vão livre |
440 mm |
Largura total |
2.700 mm |
Peso operacional |
14.210 kg |
