| Identificação | |||
| 1.1 | Fabricante | HYUNDAI | |

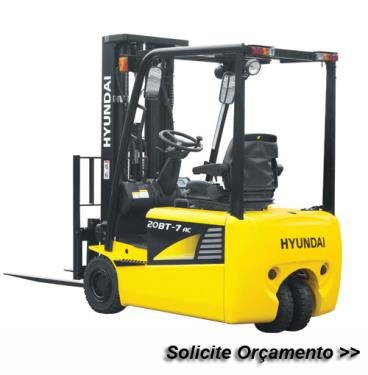

| 1.2 | Modelo do equipamento | 20BT-7AC | |
| 1.3 | Suprimento de energia | Elétrico | |
| 1.4 | Tipo de controle | Sentado | |
| 1.5 | Capacidade de carga nominal | Q (kg) | 1600 |
| 1.6 | Distância do centro de carga | c (mm) | 600 |
| 1.8 | Distância do centro do eixo motriz até a face do garfo | x (mm) | 383 |
| 1.9 | Distância entre-eixos | y (mm) | 1406 |
| Pesos | |||
| 2.1 | Peso operacional (incluindo bateria) | (kg) | 3048 |
| 2.3 | Carga nos eixos dianteiro e traseiro, sem carga e garfos recuados | (kg) | 1.879 / 1.168 |
| 2.4 | Carga nos eixos dianteiro e traseiro, com carga e garfos estendidos | (kg) | 585 / 4.063 |
| 2.5 | Carga nos eixos dianteiro e traseiro, com carga e garfos recuados | (kg) | 1.641 / 3.006 |
| Rodas e Chassi | |||
| 3.1 | Rodas | Poliuretano | |
| 3.2 | Dimensões da roda de tração (Ø X Largura) | (mm) | 305 X 140 |
| 3.3 | Dimensões das rodas de carga (Ø X Largura) | (mm) | 285 X 100 |
| 3.5 | Número de rodas, tração / carga (x = tração) | 1x / 2 | |
| 3.7 | Distância entre centros das rodas de carga | b11 (mm) | 1149 |
| Dimensões Básicas | |||
| 4.1 | Inclinação do mastro para frente / trás | a / ß (graus) | 2 / 5 |
| 4.2 | Altura do mastro abaixado | h1 (mm) | 2362 |
| 4.3 | Elevação livre | h2 (mm) | 1739 |
| 4.4 | Altura máxima dos garfos | h3 (mm) | 5306 |
| 4.5 | Altura do mastro elevado | h4 (mm) | 5812 |
| 4.7 | Altura da cabine do operador | h6 (mm) | 2120 |
| 4.8 | Altura do assento | h7 (mm) | 952 |
| 4.10 | Altura do solo à patola | h8 (mm) | 253 |
| 4.19 | Comprimento total | l1 (mm) | 2192 |
| 4.20 | Comprimento até a face dos garfos (mastro recuado) | l2 (mm) | 1292 |
| 4.21 | Largura total | b1 / b2 (mm) | 1.279 / 1.270 |
| 4.22 | Dimensões dos garfos | s / e / l (mm) | 40 / 100 / 1.200 |
| 4.23 | Carro suporte dos garfos ISO 2328, classe / tipo A, B | 2B | |
| 4.24 | Largura do carro suporte dos garfos | b3 (mm) | 948 |
| 4.25 | Abertura máxima dos garfos | b5 (mm) | 729 |
| 4.26 | Distância entre patolas | b4 (mm) | 952 |
| 4.28 | Curso do Mastro | l4 (mm) | 578 |
| 4.31 | Altura livre do solo à base do mastro carregado | m1 (mm) | 105 |
| 4.32 | Altura livre do solo à patola do equipamento | m2 (mm) | 75 |
| 4.33 | Largura do corredor para palete de 1.000 X 1.200 transversalmente | Ast (mm) | 2736 |
| 4.34 | Largura do corredor para palete de 800 X 1.200 longitudinalmente | Ast (mm) | 2785 |
| 4.35 | Raio de giro | Wa (mm) | 1675 |
| 4.37 | Comprimento até a face das patolas | l7 (mm) | 1860 |
| Desempenho | |||
| 5.1 | Velocidade de deslocamento, descarregado | (km/h) | 14 |
| 5.2 | Velocidade de elevação, carregado / descarregado | (mm/s) | 370 / 580 |
| 5.3 | Velocidade de descida, carregado / descarregado | (mm/s) | 500 / 450 |
| 5.6 | Capacidade máxima de tração, carregado / descarregado S2 5 min | (kgf) | 588 / 624 |
| 5.8 | Máxima rampa admissível, carregado / descarregado S2 5 min | (%) | 12 / 18 |
| 5.9 | Tempo de aceleração, carregado / descarregado (10 m) | (s) | 5,1 |
| 5.10 | Freio de serviço | Elétrico | |
| Motor | |||
| 6.1 | Potência do motor de tração S2 60 min | (kW) | 6,8 |
| 6.2 | Potência do motor de elevação à S2 5 min | (kW) | 15,8 |
| 6.3 | Bateria conforme norma DIN 43531/35/36 A, B, C | DIN 43531 | |
| 6.4 | Tensão da bateria, capacidade nominal K5 | (V / Ah) | 48 / 420 |
| 6.5 | Peso da bateria (mínimo) | (kg) | 750 |
| Dimensões do compartimento de bateria (compr. X larg. X alt.) | (mm) | 1.223 X 283 X 787 | |
| Outros | |||
| 8.1 | Controle da direção | AC Mosfet | |
| 8.2 | Pressão de operação | (bar) | 190 |
| 8.3 | Fluxo de óleo | (l/min) | 25 |
