MOTOR |
|
|
Fabricante |
HYUNDAI |
|
Modelo |
Mitsubishi S6S-DT |
|
Tipo de operação |
Diesel arrefecido a água, turbo alimentado de 4 tempos,6 cilindros em linha, com injeção direta e de baixa emissão. |
|
Potência nominal no volante |
SAE J1995 (bruta) 126 HP (94kW) a 2.100 rpm |
|
|
SAE J1349 (líquida)116 HP (87Kw) a 2.100 rpm |
|
|
DIN 6271/1 (bruta) 128 PS (94kw) a 2.100 rpm |
|
|
DIN 6271/1 (líquida) 118 PS (87kW) a 2.100 rpm |
|
Torque Máximo |
42,5 kgf.m a 1.500rpm |
|
Diâmetro e curso do pistão |
94x120mm |
|
Cilindrada |
4.996 cc |
|
Baterias |
2x12V x 100Ah |
|
Motor de partida |
24V - 4.5kW |
|
Alternador |
24V -50 A |
|
|
|
|
SISTEMA HIDRÁULICO |
|
|
Tipo |
Bomba dupla de pistões axiais e vazão variável |
|
Vazão máxima |
2x152 L/min |
|
Bomba auxiliar de pilotagem |
Engrenagens |
|
Sistema sensível à carga e de economia de combustível. |
|
|
|
|
|
MOTORES HIDRÁULICOS |
|
|
Deslocamento |
Motor de pistões axiais com duas velocidades, válvulas e freio de estacionamento |
|
Giro da torre |
Motor de pistões axiais com freio automático |
|
|
|
|
AJUSTE DAS VÁLVULAS DE ALÍVIO |
|
|
Cicuitos de trabalho |
350 kgf/cm² |
|
Circuito de deslocamento |
350 kgf/cm² |
|
Incremento de potência |
380 kgf/cm² |
|
Incremento do giro |
285 kgf/cm² |
|
Circuito piloto |
40 kgf/cm² |
|
Válvula de serviço |
Instalada |
|
|
|
|
TRANSMISSÃO E FREIO |
|
|
Trasmissão |
Hidrostática |
|
Motores de deslocamento |
Motor de pistões axiais |
|
Sistema de redutores |
Engrenagens planetárias |
|
Força de tração |
17.000 kgf |
|
Velocidade de deslocamento |
5,5 km/h 3,2 km/h |
|
Rampa superável |
30° - 58% |
|
Freio de estacionamento |
Multidisco banhado em óleo |
|
|
|
|
CONTROLES |
|
|
Controle das operações |
2 "joysticks" para acionamento da lança, braço, caçamba e giro da torre. |
|
Direção e deslocamento |
2 pedais com 2 alavancas direcionais destacáveis. |
|
Acelerador do motor |
Elétrico, por botão deslizante. |
|
Sistema de iluminação |
Dois faróis para trabalho noturno montados na lança e uma sob a caixa de bateria. |
|
|
|
|
SISTEMA DE GIRO |
|
|
Motor de giro |
Motor de pistões axiais com vazão variável. |
|
Redutor de giro |
Engrenagem de redução planetária. |
|
Lubrificação da coroa de giro |
Banho de graxa |
|
Freio de giro |
Multidisco banhado em óleo |
|
Giro de 360° em contínuo |
11 rpm |
|
|
|
|
CAPACIDADES |
|
|
Abastecimento |
Litros |
|
Tanque de combustível |
270 |
|
Líquido de arrefecimento do motor |
30 |
|
Óleo do motor |
16,5 |
|
Óleo do motor de giro |
5 |
|
Óleo das engrenagens de redução |
3 |
|
Circuito hidráulico |
240 |
|
Tanque hidráulico |
160 |
|
|
|
|
CHASSI |
|
|
Estrutura central construída em forma de X integralmente soldado, com seção em caixa, dotada de sistema rodante com lubrificação permanente, tensores com molas amortecedoras e esteiras equipadas com sapatas de garras triplas. |
|
|
Estruturas para as esteiras |
tipo caixa pentagonal |
|
Nº de sapatos por lado |
49 |
|
Nº de relam. de suporte por lado |
2 |
|
Nº de relam. de esteira por lado |
7 |
|
Nº de trilhos de segurança por lado |
1 |
|
|
|
|
CONFIGURAÇÃO |
|
|

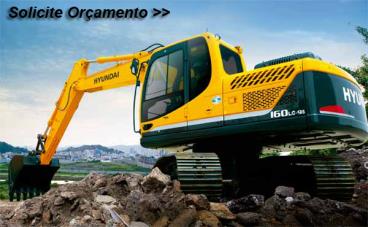

R 160LC-9S: Escavadeira montada sobre esteiras com sapatas de 700mm, lança monobloco de 5.100mm, braço de 2.600mm e caçamba retro com dentes de 0,89m³ de capacidade SAE, com força de desegregação de 11.000kgf e de escavação 7.880kgf. |
|
|
ALCANCES |
|
|
Profundidade máxima |
6.060mm |
|
Altura de descarga |
6.220mm |
|
Altura de ataque |
8.840mm |
|
Alcance horizontal - nível do solo |
9.020mm |
|
DIMENSÕES E PESO |
|
|
Comprimento total |
8.650mm |
|
Altura total |
2.990mm |
|
Vao livre |
460mm |
|
Largura total |
2.690mm |
|
Peso operacional |
18.050kg |
