MOTOR
|
|
Fabricante
|
HYUNDAI
|
Modelo
|
CUMMINS - B5-9-C
|
Tipo de operação
|
Diesel arrefecido a água, turbo alimentado de 4 tempos,6 cilindros em linha, com injeção direta e de baixa emissão.
|
Potência nominal no volante
|
SAE J1995 (bruta) 150 HP (112kW) a 1.950 rpm
|
|
SAE J1349 (líquida) 143 HP (107Kw) a 1.950 rpm
|
|
DIN 6271/1 (bruta) 152 PS (112kw) a 1.950 rpm
|
|
DIN 6271/1 (líquida) 145 PS (107kW) a 1.950 rpm
|
Torque Máximo
|
62,6 kgf.m a 1.500rpm
|
Diâmetro e curso do pistão
|
102x120mm
|
Cilindrada
|
5.880 cc
|
Baterias
|
2x12V x 100Ah
|
Motor de partida
|
24V - 4.5kW
|
Alternador
|
24V -70 A
|
|
|
|
|
SISTEMA HIDRÁULICO
|
Tipo
|
Bomba dupla de pistões axiais e vazão variável
|
Vazão máxima
|
2x222 L/min
|
Bomba auxiliar de pilotagem
|
Engrenagens
|
Sistema sensível à carga e de economia de combustível.
|
|
|
|
|
MOTORES HIDRÁULICOS
|
Deslocamento
|
Motor de pistões axiais com duas velocidades, válvulas e freio de estacionamento
|
Giro da torre
|
Motor de pistões axiais com freio automático
|
|
|
|
|
AJUSTE DAS VÁLVULAS DE ALÍVIO
|
Cicuitos de trabalho
|
350 kgf/cm²
|
Circuito de deslocamento
|
350 kgf/cm²
|
Incremento de potência
|
380 kgf/cm²
|
Incremento do giro
|
265 kgf/cm²
|
Circuito piloto
|
40 kgf/cm²
|
Válvula de serviço
|
Instalada
|
|
|
|
|
TRANSMISSÃO E FREIO
|
|
Trasmissão
|
Hidrostática
|
Motores de deslocamento
|
Motor de pistões axiais
|
Sistema de redutores
|
Engrenagens planetárias
|
Força de tração
|
21.100 kgf
|
Velocidade de deslocamento
|
5,5 km/h 3,8 km/h
|
Rampa superável
|
35° - 70%
|
Freio de estacionamento
|
Multidisco banhado em óleo
|
|
|
|
|
CONTROLES
|
|
Controle das operações
|
2 "joysticks" para acionamento da lança, braço, caçamba e giro da torre.
|
Direção e deslocamento
|
2 pedais com 2 alavancas direcionais destacáveis.
|
Acelerador do motor
|
Elétrico, por botão deslizante.
|
Sistema de iluminação
|
Dois faróis para trabalho noturno montados na lança e uma sob a caixa de bateria.
|
|
|
|
|
SISTEMA DE GIRO
|
|
Motor de giro
|
Motor de pistões axiais com vazão variável.
|
Redutor de giro
|
Engrenagem de redução planetária.
|
Lubrificação da coroa de giro
|
Banho de graxa
|
Freio de giro
|
Multidisco banhado em óleo
|
Giro de 360° em contínuo
|
11.1 rpm
|
|
|
|
|
CAPACIDADES
|
|
Abastecimento
|
Litros
|
Tanque de combustível
|
400
|
Líquido de arrefecimento do motor
|
35
|
Óleo do motor
|
24
|
Óleo do motor de giro
|
5
|
Óleo das engrenagens de redução
|
5,8
|
Circuito hidráulico
|
275
|
Tanque hidráulico
|
160
|
|
|
|
|
CHASSI
|
|
Estrutura central construída em forma de X integralmente soldado, com seção em caixa, dotada de sistema rodante com lubrificação permanente, tensores com molas amortecedoras e esteiras equipadas com sapatas de garras triplas.
|
Estruturas para as esteiras
|
tipo caixa pentagonal
|
Nº de sapatos por lado
|
49
|
Nº de relam. de suporte por lado
|
2
|
Nº de relam. de esteira por lado
|
9
|
Nº de trilhos de segurança por lado
|
2
|
|
|
|
|
CONFIGURAÇÃO
|
|

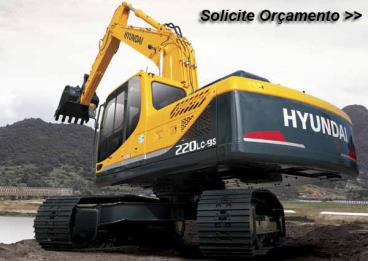

1- R 220LC-9S: Escavadeira montada sobre esteiras com sapatas de 700mm, lança monobloco de 5.680mm, braço de 2.920mm e caçamba retro com dentes de 1,20m³ de capacidade SAE, com força de desegregação de 13.600kgf e de escavação 10.400kgf.
|
2- R 220LC-9S: Escavadeira montada sobre esteiras com sapatas de 700mm, lança monobloco de 5.680mm, braço de 2.400mm e caçamba retro com dentes de 1,20m³ de capacidade SAE, com força de desegregação de 13.600kgf e de escavação 12.200kgf.
|
3- R 220LC-9S R: Escavadeira montada sobre esteiras com sapatas de 800mm, lança monobloco de 8.200mm, braço de 6.300mm e caçamba retro com dentes de 0,52m³ de capacidade SAE, com força de desegregação de 7.400kgf e de escavação 5.000kgf.
|
ALCANCES
|
1- 220LC-9S
|
1- 220LC-9S
|
1- 220LC-9S R
|
Profundidade máxima
|
6.730mm
|
6.220mm
|
11.760mm
|
Altura de descarga
|
6.780mm
|
6.520mm
|
10.280mm
|
Altura de ataque
|
9.600mm
|
9.340mm
|
12.550mm
|
Alcance horizontal - nível do solo
|
9.980mm
|
9.500mm
|
15.220mm
|
DIMENSÕES E PESO
|
|
|
|
Comprimento total
|
9.530mm
|
9.570mm
|
12.030mm
|
Altura total
|
3.030mm
|
3.090mm
|
3.280mm
|
Vao livre
|
480mm
|
480mm
|
480mm
|
Largura total
|
3090mm
|
3.090mm
|
3.190mm
|
Peso operacional
|
22.250kg
|
22.200mm
|
24.360mm
|
