| MOTOR | ||
| Fabricante | HYUNDAI | |
| Modelo | HYUNDAI D6AC-C | |
| Tipo de operação | Diesel, arrefecido a água, turbo alimentado de 4 tempos, 6 cilindros em linha, com injeção direta e de baixa emissão. | |
| Potência nominal no volante | SAE J1995 (bruta) 276 HP (206kW) a 1.900 rpm | |
| SAE J1349 (líquida) 261 HP (195Kw) a 1.900 rpm | ||
| DIN 6271/1 (bruta) 280 PS (206kw) a .1900 rpm | ||
| DIN 6271/1 (líquida) 265 PS (195kW) a 1.900 rpm | ||
| Torque Máximo | 120.0 kgf.m a 1.400rpm | |
| Diâmetro e curso do pistão | 130x140mm | |
| Cilindrada | 11.149 cc | |
| Baterias | 2x12V x 160Ah | |
| Motor de partida | 24V - 5.5kW | |
| Alternador | 24V -70 A | |
| SISTEMA HIDRÁULICO | ||
| Tipo | Bomba dupla de pistões axiais e vazão variável | |
| Vazão máxima | 2x280 L/min | |
| Bomba auxiliar de pilotagem | Engrenagens | |
| Sistema sensível à carga e de economia de combustível. | ||
| MOTORES HIDRÁULICOS | ||
| Deslocamento | Motor de pistões axiais com duas velocidades, válvulas e freio de estacionamento | |
| Giro da torre | Motor de pistões axiais com freio automático | |
| AJUSTE DAS VÁLVULAS DE ALÍVIO | ||
| Cicuitos de trabalho | 330 kgf/cm² | |
| Circuito de deslocamento | 360 kgf/cm² | |
| Incremento de potência | 360 kgf/cm² | |
| Incremento do giro | 290 kgf/cm² | |
| Circuito piloto | 40 kgf/cm² | |
| Válvula de serviço | Instalada | |
| TRANSMISSÃO E FREIO | ||
| Trasmissão | Hidrostática | |
| Motores de deslocamento | Motor de pistões axiais | |
| Sistema de redutores | Engrenagens planetárias | |
| Força de tração | 32.000 kgf | |
| Velocidade de deslocamento | 5,0 km/h 3,1 km/h | |
| Rampa superável | 35° - 70% | |
| Freio de estacionamento | Multidisco banhado em óleo | |
| CONTROLES | ||
| Controle das operações | 2 "joysticks" para acionamento da lança, braço, caçamba e giro da torre. | |
| Direção e deslocamento | 2 pedais com 2 alavancas direcionais destacáveis. | |
| Acelerador do motor | Elétrico, por botão deslizante. | |
| Sistema de iluminação | Dois faróis para trabalho noturno montados na lança e uma sob a caixa de bateria. | |
| SISTEMA DE GIRO | ||
| Motor de giro | Motor de pistões axiais com vazão variável. | |
| Redutor de giro | Engrenagem de redução planetária. | |
| Lubrificação da coroa de giro | Banho de graxa | |
| Freio de giro | Multidisco banhado em óleo | |
| Giro de 360° em contínuo | 9,7 rpm | |
| CAPACIDADES | ||
| Abastecimento | Litros | |
| Tanque de combustível | 550 | |
| Líquido de arrefecimento do motor | 45 | |
| Óleo do motor | 27,3 | |
| Óleo do motor de giro | 8 | |
| Óleo das engrenagens de redução | 4,3 | |
| Circuito hidráulico | 410 | |
| Tanque hidráulico | 210 | |
| CHASSI | ||
| Estrutura central construída em forma de X integralmente soldado, com seção em caixa, dotada de sistema rodante com lubrificação permanente, tensores com molas amortecedoras e esteiras equipadas com sapatas de garras triplas. | ||
| Estruturas para as esteiras | tipo caixa pentagonal | |
| Nº de sapatos por lado | 51 | |
| Nº de relam. de suporte por lado | 2 | |
| Nº de relam. de esteira por lado | 9 | |
| Nº de trilhos de segurança por lado | 2 | |
| CONFIGURAÇÃO | ||

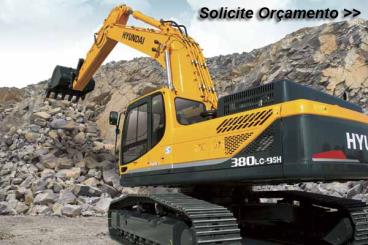

| 1- R 380LC-9SH: Escavadeira montada sobre esteiras com sapatas de 600mm, lança monobloco de 6.500mm, braço de 2.500mm e caçamba retro com dentes de 2,32m³ de capacidade SAE, com força de desegregação de 20.500kgf e de escavação 18.000kgf. | ||
| 2- R 380LC-9SH R: Escavadeira montada sobre esteiras com sapatas de 800mm, lança monobloco de 8.600mm, braço de 5.100mm e caçamba retro com dentes de 1,46m³ de capacidade SAE, com força de desegregação de 20.500kgf e de escavação 11.200kgf. | ||
| ALCANCES | 1- 380LC-9SH | 2- 380LC-9SH R |
| Profundidade máxima | 6.820mm | 11.230mm |
| Altura de descarga | 7.370mm | 10.150mm |
| Altura de ataque | 10.590mm | 13.350mm |
| Alcance horizontal - nível do solo | 10.720mm | 15.280mm |
| DIMENSÕES E PESO | ||
| Comprimento total | 11.240mm | 13.070mm |
| Altura total | 3.710mm | 4.910mm |
| Vao livre | 550mm | 550mm |
| Largura total | 3.340mm | 3.540mm |
| Peso operacional | 38.400kg | 39.810mm |
