MOTOR |
|
|
Fabricante |
HYUNDAI |
|
Modelo |
CUMMINS B5-9-C |
|
Tipo de operação |
Diesel arrefecido a água, turbo alimentado de 4 tempos, 6 cilindros em linha, com injeção direta e de baixa emissão. |
|
Potência nominal no volante |
SAE J1995 (bruta) 178 HP (133kW) a 2.000 rpm |
|
|
SAE J1349 (líquida)163 HP (121Kw) a 2.000 rpm |
|
|
DIN 6271/1 (bruta) 180 PS (133kw) a 2.000 rpm |
|
|
DIN 6271/1 (líquida) 165 PS (121kW) a 2.000 rpm |
|
Torque Máximo |
72,2 kgf.m a 1.500rpm |
|
Diâmetro e curso do pistão |
102x120mm |
|
Cilindrada |
5.880 cc |
|
Baterias |
2x12V x 100Ah |
|
Motor de partida |
24V - 4,5kW |
|
Alternador |
24V -70 A |
|
|
|
|
SISTEMA HIDRÁULICO |
|
|
Tipo |
Bomba de corpo duplo com pistões axiais e vazão variável |
|
Vazão máxima |
2x215 L/min |
|
Bomba auxiliar de pilotagem |
Engrenagens |
|
Sistema sensível à carga e de economia de combustível. |
|
|
|
|
|
MOTORES HIDRÁULICOS |
|
|
Deslocamento |
Motor de pistões axiais com duas velocidades, válvulas e freio de estacionamento |
|
Giro da torre |
Motor de pistões axiais com freio automático |
|
|
|
|
AJUSTE DAS VÁLVULAS DE ALÍVIO |
|
|
Cicuitos de trabalho |
350 kgf/cm² |
|
Circuito de deslocamento |
380 kgf/cm² |
|
Incremento de potência |
380 kgf/cm² |
|
Incremento do giro |
265 kgf/cm² |
|
Circuito piloto |
40 kgf/cm² |
|
Válvula de serviço |
Instalada |
|
|
|
|
TRANSMISSÃO E FREIO |
|
|
Transmissão hidrostática com tração nas 4 rodas e 2 velocidades progressivas e reversíveis para deslocamento em serviço e transporte. |
|
|
Trasmissão 1ª |
8,7km/h |
|
2ª |
30km/h |
|
Força de tração |
11.100kgf |
|
Rampa superável |
31,5° - 61% |
|
Freio duplo de serviço do tipo multidisco banhado em óleo para trabalho e deslocamento, acionado hidraulicamente em conjunto ou de forma independente sobre o eixo dianteiro e traseiro. Freio de estacionamento: transmissão automaticamente bloqueada em neutro. |
|
|
|
|
|
SISTEMA DE DIREÇÃO |
|
|
Totalmente hidráulica, do tipo "orbitrol", aplicada nas rodas dianteiras |
|
|
Raio mínimo de giro |
6.690mm |
|
|
|
|
CONTROLES |
|
|
De operação fácil e suave realizada através de alavancas e pedais. |
|
|
Controle das operações |
2 alavancas do tipo "joystick" para acionamento da lança, braço, caçamba e giro da torre. |
|
Direção e deslocamento |
Volante regulável |
|
Acelerador do motor |
Elétrico, por botão deslizante. |
|
Sistema de iluminação |
2 faróis instalados na lança e 1 sob a caixa de baterias para trabalho noturno. 2 faróis, luzes indicadoras de direção e de freio para deslocamento. |
|
|
|
|
EIXOS E PNEUS |
|
|
Eixo dianteiro flutuante fixado através de pino central, com trava de oscilação realizada por cilindros. Eixo traseiro fixo. |
|
|
Pneus duplos com câmara |
10.00 - 20 - 14PR |
|
|
|
|
SISTEMA DE GIRO |
|
|
Motor de giro |
Motor de pistões axiais com vazão variável. |
|
Redutor de giro |
Engrenagem de redução planetária. |
|
Lubrificação da coroa de giro |
Banho de graxa |
|
Freio de giro |
Multidisco banhado em óleo |
|
Giro de 360° em contínuo |
10,5 rpm |
|
|
|
|
CAPACIDADES |
|
|
Abastecimento |
Litros |
|
Tanque de combustível |
310 |
|
Líquido de arrefecimento do motor |
35 |
|
Óleo do motor |
14,2 |
|
Óleo do motor de giro |
5 |
|
Óleo das engrenagens de redução |
14,6/18,1 |
|
Circuito hidráulico |
340 |
|
Tanque hidráulico |
165 |
|
|
|
|
CHASSI |
|
|
Estrtura reforçada de seção retangular, totalmente soldada, projetada para acoplagem de sistemas de estabilizadores. |
|
|
Estabilizadores (opcional) |
2 dianteiros e 2 traseiros para maior estabilidade da máquina em escavação e levantamento de carga |
|
|
|
|
CONFIGURAÇÃO |
|
|

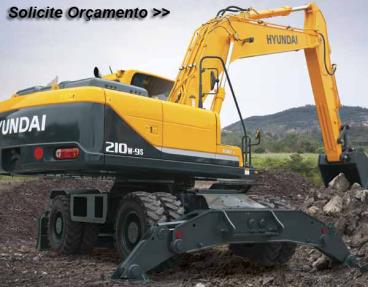

R 210W-9S: Escavadeira montada sob pneus, com 1 estabilizador hidráulico e lâmina niveladora, lança monobloco de 5.650mm, braço de 2.920mm e caçamba retro com dentesde 1,20m³ de capacidade SAE, com força de desagregação de 13.600kgf e de escavação 10.400kgf. |
|
|
ALCANCES |
|
|
Profundidade máxima |
6.380mm |
|
Altura de descarga |
7.160mm |
|
Altura de ataque |
10.000mm |
|
Alcance horizontal - nível do solo |
9.960mm |
|
DIMENSÕES E PESO |
|
|
Comprimento total |
9.500mm |
|
Altura total |
3.440mm |
|
Vão livre |
345mm |
|
Largura total |
2.490mm |
|
Peso operacional |
20.600kg |
