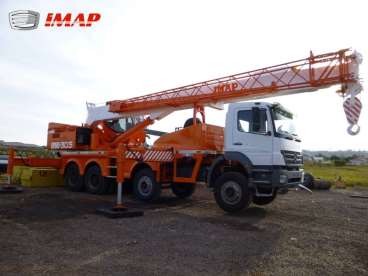

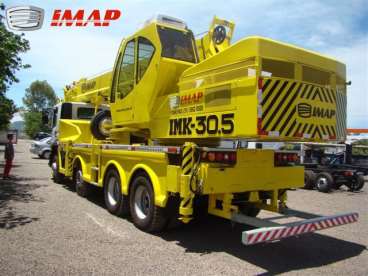

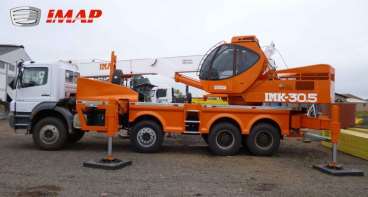

APLICAÇÃO: Este equipamento se destina a realização de trabalhos com cargas de grande tonelagem, ou cargas em grandes alturas.
PRINCÍPIO DE FUNCIONAMENTO: Conjunto de lanças telescópicas, guincho de cabo, cabina, montados sobre mesa giratória dotada de rolamento e redutor, possibilitando giro infinito.
MONTAGEM: Em qualquer tipo de chassi, médio ou longo de caminhões nacionais pesados com PBT mínimo de 26.000 Kgf e licença para rodagem com excesso de peso.
OBS.: Para outros PBT consultar o fabricante.
CARACTERÍSTICAS TÉCNICAS
CAPACIDADE DO GUINDASTE 30.500 kgf à 3,0 m
33.60 (SHORT TON.)
DIMENSÕES
|
- Comprimento total |
12.500 mm |
|
- Largura total |
2.580 mm |
|
- Altura total |
4.000 mm |
PESOS (GUINDASTE E VEÍCULO)
|
- Capacidade Técnica Mínima |
30.000 kgf |
|
- Equipamento |
22.500 kgf |
|
- Veículo |
8.000 a 10.000 kgf |
LANÇA TELESCÓPICA: Acionamento totalmente hidráulico, 04 estágios.
|
- Comprimento recolhido |
11,0 m |
|
- Comprimento estendido |
31,0 m |
|
- Comprimento com jib 1ª seção/2ª seção |
40,50 m std./46,50 m opc. |
|
- Defasagem do JIB |
15° |
|
- Velocidade de extensão |
10,00 m/min |
|
- Veloc. de elevação de 0° a 75° |
50 seg. |
|
- Ponta da lança |
4 roldanas |
|
- Ponta da jib / minilança |
1 roldana / 1 roldana (opc.) |
SAPATAS ESTABILIZADORAS
- Largura total com extensão das sapatas : 6,500 mm
GIRO
- Velocidade de giro: de 0 a 2,0 RPM (Infinito)
GUINCHO PRINCIPAL
Acionamento a partir de motor hidráulico de engrenagens.
|
- Diâmetro x comprimento do cabo |
12,70 mm x 200 m |
|
- Tensão máxima de um cabo |
3.750 kgf |
|
- Tensão de ruptura |
9.300 kgf |
|
- Velocidade de uma cabo |
60 m/min |
|
- Tipo de cabo polia antitorção |
19 x 7 – AA - antitorção |
|
- Bloco de gancho |
04 roldanas |
DADOS CONSTRUTIVOS
LANÇAS: Lanças Telescópicas, que possibilitam uma perfeita configuração para o serviço de acordo com a tabela de cargas. Elas são construídas a partir de chapas de aço estrutural de alta resistência, soldadas através do processo MIG arco submerso.
CABINE: Basculante através de cilindro hidráulico com comando de acionamento independente.
CILINDROS HIDRÁULICOS: De duplo efeito.
Camisas: Obtidas a partir de tubos de aço sem costura, trefilado, com elevado limite de resistência mecânica e acabamento interno brunido.
Hastes: Obtidas a partir de barras de aço pelo processo de rolagem, retificado, com eletrodeposição de cromo duro, conferindo-lhe dureza, proteção e acabamento superficial permitindo baixo coeficiente de atrito, perfeita vedação e durabilidade.
Vedações: Feitas através de gaxetas e anéis raspadores, auto lubrificados e anéis O’ring de base nitrílica.
Êmbolos E Guias: Obtidos através de ferro fundido DIN GG 20/DIN GG 50, sendo mancalizadas longitudinalmente por pistas de celeron e/ou teflon com carga de fibra de vidro, para redução do atrito.
BOMBA HIDRÁULICA: Do tipo dupla de engrenagens para pressão de até 210 Kg/cm² e vazão variável de acordo com a rotação do motor, sendo ligada diretamente através de acoplamento elástico no motor auxiliar do guindaste.
COMANDO HIDRÁULICO: Do tipo direcional múltiplo, dotado de válvula reguladora de pressão, válvulas anti-choque e anti-cavitação de acordo com as especificações do N.F.P.A.“NATIONAL FLUID POWER ASSOCIATION”. Dotado de dois conjuntos, um para acionamento das sapatas – localizado junto à estrutura inferior com extensão em ambos os lados do veículo e outro na cabine – para controle operacional do guindaste.
COMANDO DE ACELERAÇÃO E DESACELERAÇÃO: Dotado de acelerador do tipo pedal pneumático posicionado dentro da cabine junto ao banco do operador, possibilitando acelerar ou desacelerar o motor, permitindo controlar o fluxo de óleo de forma a adequar os movimentos do equipamento à operação, além de economizar combustível.
DISPOSITIVOS DE SEGURANÇA
- Sinalizador sonoro de final de curso do cabo do moitão (A2B);
- Trava de segurança no gancho principal e no gancho do Jib;
- Indicador de carga eletrônico na cabine para monitorar a carga içada e prevenir excessos;
- Indicador do ângulo da lança;
- Freio automático do giro e do guincho;
- Sinalização nos pára-choques e pára-lamas de acordo com a legislação vigente;
- Cabine panorâmica basculante com vidros temperados e grade de proteção frontal;
- Válvulas de segurança em todos os cilindros e motores hidráulicos;
- Sinalizador luminoso na cor “âmbar” instalado na extremidade da lança.
LANÇA JIB: Construída a partir de tubos de aço, em forma treliçada, dotado de suportes articuláveis para sua fixação na extremidade da 2ª lança telescópica e suportes para fixação junto a lateral da lança externa.
ACELERADOR AUTOMÁTICO ATUADO POR PRESSÃO: Atuador hidráulico que ao sentir variação de pressão na linha de alimentação do equipamento, acelera ou desacelera o motor independente conforme a necessidade.
MOTOR INDEPENDENTE: O equipamento é dotado de motor independente para o acionamento do equipamento e acessórios.
OPCIONAIS
GUINCHO AUXILIAR
EXTENSÕES DE JIB COMPLEMENTARES
ILUMINAÇÃO PARA TRABALHOS NOTURNOS
MOTOR DO GUINCHO COM DUAS VELOCIDADES
PROCESSADOR ELETRÔNICO * : Controlador lógico programável (CLP) com Tela Gráfica e software de monitoramento. Registra e fornece dados ao operador propiciando uma operação segura.
(*) Estes opcionais tornam o equipamento Standard em Especial.
OUTROS ACESSÓRIOS PARA ATENDER AS NECESSIDADES DO USUÁRIO: Conforme a necessidade do cliente, opcionalmente pode ser fornecido dispositivo para desvio de escapamento do veículo, conforme modelo fornecido pelo cliente e outros acessórios que julgar necessário, desde que selecionado durante o processo de aquisição.
