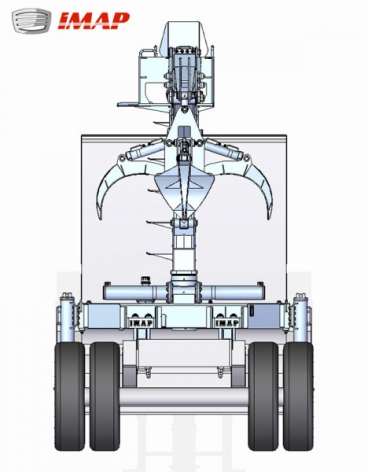

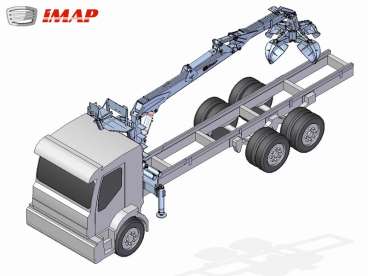

Guindastes Sucateiros Ims 6.5 Imap 2014

R$ a combinar
Localização:
Santo Antônio da Patrulha, Rio Grande do Sul (RS)
Vendedor:
IMAP
Perguntar Compartilhe no Facebook
O telefone do vendedor é:


Descrição
Tipo:
Novo
Ano:
2014


APLICAÇÃO

Utilizado em carregamentos diversos com a utilização de GARRA SUCATEIRA, aumenta sua versatilidade, carregando com perfeição sucatas em geral.

PRINCÍPIO DE FUNCIONAMENTO

Braços articulados e lanças telescópicas acionadas por cilindros hidráulicos. O acionamento é através de comando hidráulico de acionamento direcional múltiplo.

ESPECIFICAÇÕES TÉCNICAS

IMS 6.5-5,3/10

  • Momento de carga útil

6.500 kgf

  • Capacidade de carga no alcance máximo com garra G-IMS-016

850 kgf

  • Capacidade de carga no alcance máximo com garra G-IMS-026

750 kgf

  • Capacidade de carga bruta no alcance máximo (sem garra)

1200 kgf

  • Alcance máximo vertical de trabalho

6,28 m

  • Alcance máximo horizontal

5,38 m

  • Ângulo de elevação da lança

128º

  • Ângulo de inclinação do braço

61º

  • Ângulo de giro (graus)

360º

  • Capacidade do reservatório de óleo

85 litros

  • Pressão máxima de trabalho

175 bar

  • Curso máximo das lanças telescópicas

0,894 m

  • Peso de operação

1.580 kgf

  • Número de sapatas hidráulicas

02

  • Giro da garra (graus)

180°

VEÍCULO MÍNIMO RECOMENDADO: CAMINHÃO

  • PBT (mínimo necessário)

11.000 kgf

  • Distância mínima entre eixos

2,20 m

DADOS CONSTRUTIVOS

ESTRUTURA

Construída a partir de chapa de aço estrutural, soldadas através do processo MIG e arco submerso, dotado de buchas cementadas em todas as articulações e sistema de bielas na junção braço/lança.

SISTEMA DE GIRO

Composto por sistema pinhão e duas cremalheiras.

GARRA SUCATEIRA

Com unhas acionadas hidraulicamente, tornando facilitado o trabalho de abraçamento e posicionamento das sucatas.

LANÇAS

Possui uma lança fixa articulada construída em chapa de aço estrutural em perfil “U”, soldado pelo processo MIG e uma telescópica acionada hidraulicamente construída em tudo retangular.

SAPATAS

As sapatas são montadas na própria base, que está fixada ao chassi. Elas são articuláveis através de cilindros hidráulicos e extensíveis lateralmente.

CILINDROS HIDRÁULICOS

De duplo efeito, onde suas vedações são gaxetas e anéis raspadores de Molythane, auto-lubrificados e anéis o’ring de base nitrílica.

CANALIZAÇÕES

  • Rígidas: Construídas através de tubos de aço sem costura, com conexões através de anéis de aço endurecido e cravamento com duplo friso.
  • Flexíveis: Mangueiras com duas tramas de aço para alta pressão e terminais montados através de prensagem.

CIRCUITO HIDRÁULICO

  • Bomba hidráulica de engrenagens para pressão de até 175 bar, acoplada em veículos junto tomada de força sendo acionada através de carda ou acoplamento direto.
  • Comando hidráulico é montado em plataforma acoplada na parte superior da torre, visando à operação do mesmo com visão superior do trabalho.

RESERVATÓRIO DE ÓLEO HIDRÁULICO

Integrado à base do equipamento, com sistema de filtro a sucção. Composto ainda de bocal de enchimento dotado de tela e filtro de ar e visor de nível do óleo hidráulico.

OPCIONAIS

  • Válvulas de segurança
  • Jogo de mangueiras hidráulicas para acoplamento nas tomadas hidráulicas para ferramentas
  • Acelerador pneumático ou eletrônico dependendo do modelo do caminhão
  • Guincho de cabo
  • Saca postes.

OUTROS ACESSÓRIOS OPCIONAIS: Conforme a necessidade do usuário há a possibilidade de ser fornecido alguns acessórios, opcionalmente, desde que selecionado durante o processo de aquisição pelo cliente.
