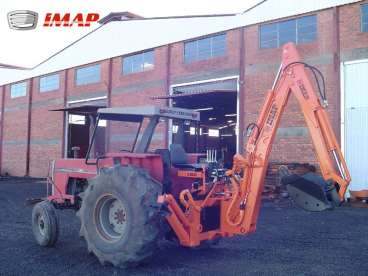

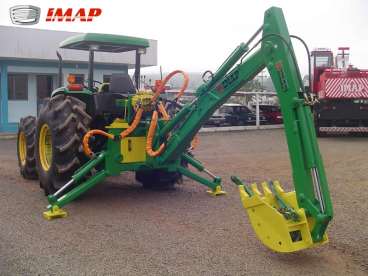

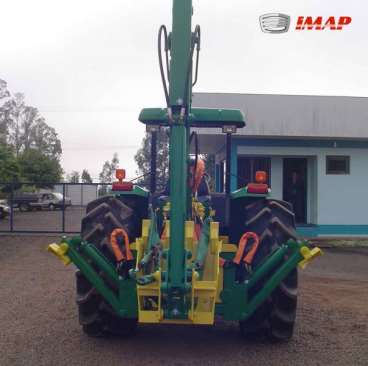

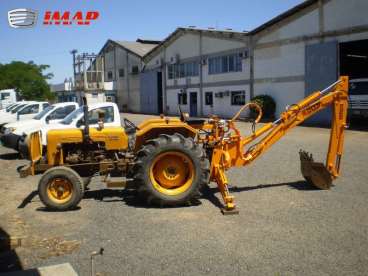

Retroescavadeiras Agrícola Imap 2014

Rural (Agrícola) para movimentação de terra, conservação de áreas cobertas por vegetação rasteira e mineração.

ESPECIFICAÇÕES TÉCNICAS	BR-6
Profundidade máxima de escavação	3,62 m
Altura máxima de utilização	4,10 m
Altura máxima de descarga	3,30 m
Distância do centro de giro ao extremo dos dentes da caçamba	4,80 m
Capacidade da caçamba Standard	110 litros
Força mínima de escavação	1.090 kgf
Volume possível de escavação da amplitude máxima a 180º	45 m³
Ângulo de giro da concha	120º
Ângulo de giro	180º
Peso do equipamento	1.015 kgf
Estabilizadores	02
Número de cilindros hidráulicos	07
Capacidade do reservatório hidráulico	80 litros

VEÍCULO RECOMENDADO:

Pode ser montado em tratores agrícolas, sendo fixado através de sobre chassis.

DADOS CONSTRUTIVOS

CAÇAMBA

Construída a partir de chapas estruturais dobradas e soldadas com o processo MIG, dotada de dentes de alta resistência ao desgaste, construídos a partir de aços especiais.

CHASSIS

Construído em perfis laminados e soldados com o processo MIG, dotado de suportes que permitem a fixação do mesmo ao trator e da retroescavadeira em sua estrutura. Independente permitindo a liberação do trator para outras tarefas, de fácil acoplamento através de mancal tipo berço e pino de trava.

QUADRO

Construído com tubos retangulares e chapas estruturais soldadas com o processo MIG.

BRAÇO

Constituído de duas lanças articuladas entre si, através de cilindros hidráulicos que permitem os movimentos de subida e descida, extensão e retração do braço. Construído com chapa de aço estrutural, dobradas em perfil “U”, soldado com o processo MIG.

CILINDROS HIDRÁULICOS

De duplo efeito.

SISTEMA DE GIRO

Montado sobre um eixo central de aço e acionado através de dos cilindros hidráulicos que possibilitam um giro de 180º.

CONTROLES

Acionado por alavancas, para comando individual de cada cilindro em local apropriado no painel de comando em posição ergonométrica.

SISTEMA HIDRÁULICO:

Pressão de trabalho	175 bar
Vazão de trabalho	72 lpm

BOMBA HIDRÁULICA

Acionada diretamente pela tomada de força do trator, não necessitando de caixa multiplicadora e dimensionada para maior vazão. Por estar localizada no interior do reservatório hidráulico, fica imersa em óleo possibilitando uma perfeita uniformização da temperatura, aumentando a vida útil da bomba e dos demais componentes do circuito hidráulico.

SISTEMA DE FILTRAGEM

Dotado de sistema duplo para filtragem do óleo hidráulico, ficando o de sucção conectado diretamente à tomada de sucção da bomba, evitando tubulações e conseqüente perda de carga, prevenindo cavitação; o de retorno fica do lado externo para facilitar a manutenção. É dotado também de um filtro de ar localizado junto ao bocal de enchimento, para evitar o acúmulo de sujeira e entrada de umidade.

COMANDO HIDRÁULICO

Dotado de sanfona de borracha para evitar o desgaste causado pelo acúmulo de areia e sujeira na sua parte superior do mesmo; as alavancas de acionamento das sapatas são mais curtas para evitar o acionamento inadvertido durante os trabalhos de escavação, possibilita maior rendimento de operação, suavidade nos movimentos e consequentemente maior conforto ao operador.

OPCIONAIS

• Painel de controle standard
• Garfo destocador
• Sistema de giro acionado pela mão
• Caçambas
• Gancho para tubo

MODELOS DE CAÇAMBAS OPCIONAIS

MODELO	CAPACIDADE	LARGURA
01	40 litros	300 mm
02	93 litros	450 mm
03	220 litros	1000 mm

Obs.: A caçamba nº 03 não pode ser usada em escavação, serve apenas para trabalhar com material a granel.
