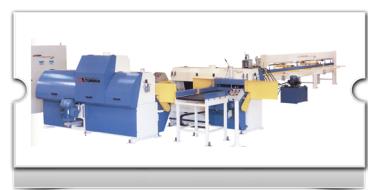

FINGER JOINT – MÁXIMA 2
Sistema para emendar madeira composta de:
1. Mesa de entrada;
2. Fresadoras;
3. Mesa de saída;
4. Pré-composição;
5. Pré-prensagem;
6. Prensa;
7. Unidade de comando.
1. MESA DE ENTRADA:
Mesa estruturada em aço destinada a abastecer a primeira fresadora. Composta por roletes (opcional com esteira) motorizados, posicionando a madeira para entrar na fresadora, comandada por CLP (Comando Lógico Programável). Comprimento total da madeira à ser fresada: 150 a 1.000 mm.
2. FRESADORAS:
Composto por duas fresadoras independentes opostas uma a outra. Cada fresadora possui alinhamento automático a qual efetua destopo nas extremidades e fresa os dentes para o processo de emenda.
2.1 PRIMEIRA FRESADORA:
Mesa de alimentação com 700 mm de largura útil. Possui esteira automática para alimentação e transferência das peças da 1ª para a 2ª fresadora. O eixo porta ferramenta é regulável em altura.
Com estrutura reforçada.
2.2 SEGUNDA FRESADORA:
Mesa de alimentação com 700 mm de largura útil. Possui esteira automática para alimentação e transferência das peças da fresadora para a mesa de saída. A segunda fresadora efetua a aplicação do adesivo (cola) e num processo via esteira leva-os até a pré-composição. Acompanha aplicador de cola.
3. MESA DE SAÍDA:
Mesa estruturada em aço destinada a receber a madeira da segunda fresadora. A madeira desliza longitudinalmente sobre uma correia acionada por motorredutor. Sistema semi-automático que desloca a madeira em sentido transversal para abastecer a pré-composição com comando interligado por CLP (comando lógico programável).
4. PRÉ-COMPOSIÇÃO:
Composição por mesa com esteira de apoio, em aço inox, acionada por motorredutor. Destina-se a posicionar e alinhar a madeira, uma após outra, através dos dentes fresados (sarrafo contínuo). Incorpora sensores de acionamento dos motores hidráulicos da pré-prensagem.
5. PRÉ-PRENSAGEM:
Destina-se a fazer a pré-prensagem da madeira. O deslocamento da madeira é feito por dois rolos ranhurados, acionados por motor hidráulico. Empurram a madeira contra um freio, fazendo com que a madeira fique firme e bem encaixada. Através do encoder é determinado o comprimento da madeira.
6. PRENSA:
Esta unidade recebe as madeiras do sistema de pré-prensagem. Ao ser determinado o comprimento da madeira pelo encoder, a madeira é fixada e cortada. São possíveis cortes múltiplos. Após o corte, é feita a prensagem por cilindro hidráulico. Um sistema pneumático empurra a madeira prensada para fora.
7. UNIDADE DE COMANDO:
Todas as funções de comando são por meio de CLP (Comando Lógico Programável). Neste mesmo painel de comando está instalada a chave geral, disjuntores, contatores e relé térmico para proteção dos motores. Cada unidade (Fresadora, Pré-composição e Prensa) tem painel de comando individual com as funções liga/desliga e de emergência.
