MOTOR
|
|
Marca/Modelo
|
CUMMINS QSB6.7
|
|
Tipo
|
Refrigerado a água, 4 tempos, movido à Diesel, 6 cilindros em linha, injeção direta, turboalimentado e com intercooler.
|
|
Potência bruta
|
173HP (129KW) / 2.100rpm
|
|
Potência líquida
|
164HP (122kW) / 2.100rpm
|
|
Torque máximo
|
83kgf.m / 1.400rpm
|
|
Nº de cilindros
|
6
|
|
Diâmetro x Curso
|
107mm x 124mm
|
|
Cilindrada
|
6,7l
|
|
Taxa de compressão
|
17,.2 : 1
|
|
Filtro de ar
|
Seco, tipo ciclônico com duplo elemento
|
|
Alternador
|
24V, 70A
|
|
Bateria
|
2 x 12V, 130Ah
|
|
Motor de partida
|
24V, 3,7kW
|
|
Arrefecimento
|
À água
|
|
Potência líquida de acordo com a norma SAE J1349, equipado com ventilador, filtro de ar, alternador, bomba d"água, bomba de óleo lubrificante e bomba injetora de combustível. Não há redução de potência em operação contínua até 3.048m de altitude. Este motor atende às normas de emissões de poluentes EPA (Tier III) / Euro III
|
|
|
|
|
|
TRANSMISSÃO
|
|
Tipo Power Shift totalmente hidráulica, para engate e troca suave de marchas, equipada com conversor de torque de 3 elementos e simples estágio
|
|
Multiplicação de torque
|
2.527 : 1
|
|
VELOCIDADE DE DESLOCAMENTO
|
Marchas
|
km/h
|
|
À Frente
|
1ª
2ª
3ª
4ª
|
6,9
11,4
22,6
35,6
|
|
À Ré
|
1ª
2ª
3ª
|
7,2
12,0
23,7
|
|
|
|
|
|
EIXOS
|
|
Tração
|
Nas quatro rodas.
|
|
Montagem
|
Eixo dianteiro rígido e traseiro oscilante.
|
|
Oscilação do eixo traseiro
|
± 12° por lado / total 24°
|
|
Redução
|
Redutoras planetárias montadas nas extremidades dos eixos.
|
|
Diferencial
|
Diferencial dianteiro com deslizamento limitado e traseiro convencional.
|
|
Relação de redução
|
23.680
|
|
|
|
|
|
SISTEMA HIDRÁULICO
|
|
Tipo
|
* Sistema de centro com circuito em tandem;
|
|
* Controle pilotado;
|
|
* Sistema fechado com pressão de alívio a vácuo.
|
|
Bomba
|
De engrenagens helicoidais com vazão de 230l/min em rotação nominal.
|
|
Válvula de controle (Ajuste da válvula de alívio)
|
Válvula de duas vias controladas por uma ou duas alavancas. Válvula de três vias opcionais com alavanca auxiliar. Pressão de 210 kgf/cm².
|
|
Sistema de pilotagem
|
Pressão gerada pela vazão da bomba piloto.
|
|
Ajuste da válvula de alívio
|
30kgf/cm²
|
|
CONTROLES DA CAÇAMBA
|
|
Tipo
|
Circuito de elevação e inclinação acionado e comandado por alavanca pilotada, tipo joystick.
|
|
Circuito de elevação
|
Válvula com quatro funções: elevação, sustentação, inclinação e flutuação, com nivelamento automático em elevação máxima.
|
|
Circuito de inclinação
|
Válvula de 3 funções: inclinação negativa, sustentação e descarga, com ajuste automático da caçamba até o ângulo de descarga.
|
|
Cilindro
Elevação
Inclinação HL757-7A
HL757TM-7A
|
Tipo : Dupla ação
No. De cilindros - diâmetro interno x curso;
2 - 140 m x 750mm
1 - 160mm x 475mm
2- 120mm x 755mm
|
|
TEMPO DE CILCO
|
HL757-7A
|
HL757TM-7A
|
|
Elevação com carga
Despejo
Recolhimento vazia
Total (seg)
|
6,1s
1,3s
3,1s
10,5s
|
6,1s
1,7s
3,1s
10,9s
|
|
|
|
|
|
CONFIGURAÇÕES
|
|

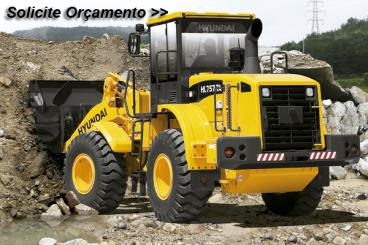

Pás carregadeiras sobre rodas, modelos HL757-7A e HL757TM-7A equipadas com caçambas de 2,6m³ e 2,7m³, respectivamente. Força de desagregação de 12.720kgf e 13.020kgf. Carga estática de tombamento em linha reta 11.300kg e 9.740kg e articulada a 40° 9.920kg e 8.520kg.
|
|
|
|
|
|
ALCANCES
|
HL757-7A
|
HL757TM-7A
|
|
Altura máxima de elevação
|
5.250mm
|
5.330mm
|
|
Altura máxima de descarga a 45°
|
2.860mm
|
2.900mm
|
|
Altura no pino da caçamba
|
3.9100mm
|
4.020mm
|
|
|
|
|
|
DIMENSÕES E PESOS
|
|
Comprimento total
|
7.390mm
|
7.480mm
|
|
Altura total
|
3.300mm
|
3.300mm
|
|
Largura total
|
2.740mm
|
2.749mm
|
|
Peso operacional
|
14.500kg
|
15.000kg
|
