Motor |
||
|
Marca/Modelo |
CUMMINS QSL |
|
|
Tipo |
Refrigerado a água, 4 tempos, movido à Diesel, 6 cilindros em linha, injeção direta, turboalimentado e com intercooler. |
|
|
Potência bruta |
280 HP (209 kW) / 2.000 rpm |
|
|
Potência líquida |
266 HP (198 kW) / 2.000 rpm |
|
|
Torque máximo |
148kgf.m/1400 rpm |
|
|
Nº de cilindros |
6 |
|
|
Diâmetro x Curso |
114 mm x 145 mm |
|
|
Cilindrada |
8,9l |
|
|
Taxa de compressão |
17.8 : 1 |
|
|
Filtro de ar |
Seco, tipo ciclônico com duplo elemento |
|
|
Alternador |
24 V, 70 A |
|
|
Bateria |
2 x 12 V, 160 Ah |
|
|
Motor de partida |
24 V, 7,5 kW |
|
|
Arrefecimento |
À água |
|
|
Potência líquida de acordo com a norma SAE J1349, equipado com ventilador, filtro de ar, alternador, bomba d"água, bomba de óleo lubrificante e bomba injetora de combustível. Não há redução de potência em operação contínua até 3.048m de altitude. Este motor atende às normas de emissões de poluentes EPA (Tier III) / Euro III |
||
|
|
|
|
|
Transmissão |
||
|
Tipo Power Shift totalmente hidráulica, para engate e troca suave de marchas, equipada com conversor de torque de 3 elementos e simples estágio. |
||
|
Multiplicação de torque |
2.985 : 1 |
|
|
Velocidades de deslocamento |
Marchas |
km/h |
|
À Frente |
1ª |
7,3 |
|
À Ré |
1ª |
7,3 |
|
|
|
|
|
Eixos |
||
|
Tração |
Nas quatro rodas |
|
|
Montagem |
Eixo dianteiro rígido e traseiro oscilante |
|
|
Oscilação do eixo traseiro |
± 12° por lado / total 24° |
|
|
Redução |
Redutoras planetárias montadas nas extremidades dos eixos |
|
|
Diferencial |
Diferencial dianteiro com deslizamento limitado e traseiro convencional |
|
|
Relação de redução |
23.334 |
|
|
|
|
|
|
Sistema Hidráulico |
||
|
Tipo |
Sistema de centro com circuito em tandem; |
|
|
Controle pilotado; |
||
|
Sistema fechado com pressão de alívia a vácuo. |
||
|
Bomba |
De palhetas, com vazão de 425l/min em rotação nominal |
|
|
Válvula de controle (Ajuste da válvula de alívio) |
Válvula de duas vias controladas por uma ou duas alavancas. Válvula de três vias opcionais com alavanca auxiliar. Pressão de 210 kgf/cm². |
|
|
Sistema de pilotagem |
Pressão gerada pela vazão da bomba piloto. |
|
|
Ajuste da válvula de alívio |
30kgf/cm² |
|
|
CONTROLES DA CAÇAMBA |
||
|
Tipo |
Circuito de elevação e inclinação acionado e comandado por alavanca pilotada, tipo joystick. |
|
|
Circuito de elevação |
Válvula com quatro funções: elevação, sustentação, inclinação e flutuação, com nivelamento automático em elevação máxima |
|
|
Circuito de inclinação |
Válvula de 3 funções: inclinação negativa, sustentação e descarga, com ajuste automático da caçamba até o ângulo de descarga. |
|
|
Cilindro |
Tipo : Dupla ação |
|
|
Templo de ciclo |
HL70-7A |
|
|
Elevação com carga |
5,5 s |
|
|
|
|
|
|
Configurações |
||
|

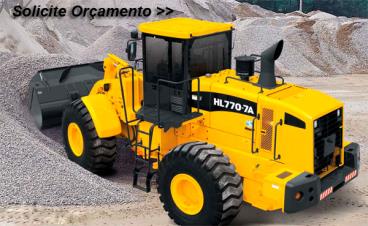

Pás carregadeiras sobre rodas, modelos HL770-7A e HL770XTD-7A, equipadas com caçambas de 3,7m³ e 3,91m³, respectivamente. Forças de desagregação de 20.760kgf e 20.430kgf. Cargas estáticas de tombamento: em linha reta 17.570kg e 15.840kg e articulada a 40° 15.250kg e 13.400kg. |
||
|
|
|
|
|
ALCANCES |
HL770-7A |
HL770XTD-7A |
|
Altura máxima de elevação |
5.870mm |
6.320mm |
|
Altura máxima de descarga a 45° |
3.117mm |
3.570mm |
|
Altura no pino da caçamba |
4.310mm |
4.760mm |
|
|
|
|
|
DIMENSÕES E PESOS |
||
|
Comprimento total |
8.530mm |
9020mm |
|
Altura total |
3.550mm |
3.550mm |
|
Largura total |
3.100mm |
3.100mm |
|
Peso operacional |
23.100kg |
23.850kg |
