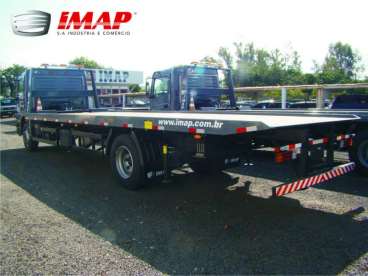

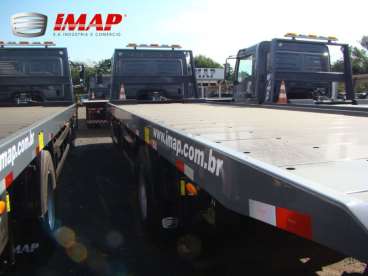

Plataformas Pim 10.000 Imap 2014

Localização:
Santo Antônio da Patrulha, Rio Grande do Sul (RS)
Vendedor:
IMAP
Perguntar Compartilhe no Facebook
O telefone do vendedor é:


Descrição
Tipo:
Nova
Ano:
2014


APLICAÇÃO
Equipamentos desenvolvidos com tecnologia que possibilita um trabalho mais seguro e versátil rodovias e terrenos de difícil acesso (dependendo do caminhão), transformando-se em uma unidade autônoma.


PRINCÍPIO DE FUNCIONAMENTO
Plataforma com deslocamento hidráulico, dotado Guincho de cabos e com destravamento. Comandos que permitam o seu controle a partir da lateral do equipamento.

Comprimento da plataforma

9,00 m

Capacidade da plataforma

10.000 kgf

Capacidade do guincho de arraste

10.000 kgf

Largura da plataforma

2,60 m

Comprimento conjunto caminhão mais plataforma

13,70 m

Peso do equipamento

4.500 kgf

PBT Mínimo do caminhão

23 t

Deslocamento traseiro

6,70 m

Cap. Asa delta traseira

4.000 kgf

Reservatório de Óleo

100 lts

Bomba Hidráulica

48 l/min

Pressão de Trabalho

180 BAR

Nº de Sapatas Estabilizadoras

02

Nº de Cilindros Hidráulicos

06

 * Dependendo do tipo de veículo e respectivos PBT.



DADOS CONSTRUTIVOS


ESTRUTURA

Construída em perfilados de aço de alta resistência tornando-se um conjunto leve e robusto, capaz de suportar todos os esforços decorrentes do trabalho e do transporte.



SAPATAS

Em forma de “H”, montadas na traseira.



BASE

Construído a partir de chapas de aço soldadas em forma de berço, onde recebe a plataforma e o cilindro inferior.



CONDUTORES HIDRÁULICOS

Rígidos, feitos a partir de tubos de aço sem costura, conforme Norma NBR 8476.



FLEXÍVEIS

Feitos a partir de mangueiras hidráulicas com uma trama de aço conforme norma SAE 100 R5.


CIRCUITO HIDRÁULICO
Bomba hidráulica de engrenagens para pressão até 220 bar e vazão variável de acordo com a rotação do motor, acoplada diretamente ao motor do veículo através de tomada de força, opcionalmente pode ser fornecida com conjunto moto-bomba eletro-hidráulica 12 VCC possibilitando recolhimento do equipamento em caso de pane no motor do veículo. Cilindros hidráulicos de duplo efeito, dotado de válvulas de segurança do tipo dupla nos cilindros superiores, e retenção pilotada nas patolas, evitando quedas em caso de rompimentos de canalizações e mangueiras ou danos no sistema hidráulico, possibilitando movimentos suaves do equipamento.


SISTEMA DE COMANDO

O sistema de comando consiste de quatro unidades independentes e selecionáveis de acordo com a necessidade de operação e uma unidade de controle remoto para o guincho:


COMANDO DA BASE:

Instalado na parte inferior da plataforma metálica, de onde se executa todos os movimentos.


ASA DELTA:

Fabricado através de materiais de alta resistência mecânica e design especial torcional e antifolga, e facilmente acionada e montada.


HIDRÁULICA:

Válvulas de segurança em nos cilindros, seleção de comandos com prioridade para a base, bomba hidráulica manual para recolhimento em caso de falha no sistema.


FIXAÇÃO AO VEÍCULO:

A fixação ao veículo se dá através de consoles de fixação, tirantes e parafusos.



CONJUNTO MOTO-BOMBA ELETRO-HIDRÁULICA 12VCC (opcional)

(Sistema de Emergência), possibilitando recolhimento do equipamento em caso de pane no motor do veículo.


SISTEMA DE ACELERAÇÃO/DESACELERAÇÃO

Botão que varia a rotação do motor, cada vez que for acionado, contribuindo em muito na economia de combustível e no aumento da vida útil do motor.
