Turbidímetro com medição em dois ângulos utilizado em monitoramento de filtração em bebidas como: cerveja, sucos, refrigerantes e água de processo. Supervisor de centrífugas e separadores na indústria de bebidas. Medição de turbidez em óleos, soluções açucaradas e alimentos e também controle de pureza em processos farmacêuticos e químicos.

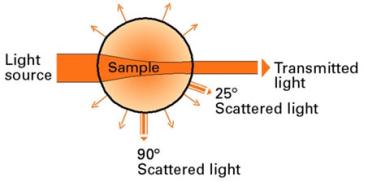

O principio de medição é baseado em espalhamento de luz e medido nos ângulos de 90° e 25° conforme figura abaixo
A turbidez é criada em líquidos pelas partículas sólidas. Quando o feixe de luz passa pela amostra essas partículas espalham a luz. Medir a intensidade do espalhamento da luz e determinar o nível de turbidez portanto fornece informações confiáveis sobre a concentração de partículas sólidas no líquido.
Turbidez é uma medição importante para assegurar a pureza de um produto e controlar vários passos do processo (como filtração e cristalização) em indústrias alimentícia, química e farmacêutica.
O TubiScat usa a técnica de feixe-duplo que provou ser tão bem sucedida pela SIGRIST. A Luz é transmitida e depois de espalhar por conta das partículas é medida nos ângulos de 90° e 25°, ou seja, as medições são simultâneas utilizando apenas uma fonte de luz. Durante o cálculo da turbidez lida, esses três valores de medição são combinados de uma maneira simples para compensar os efeitos de qualquer relação de cor, incrustação das lentes ou fontes de flutuação.
O Turbiscat é inserido na tubulação de produto usando uma conexão inline padrão. As conexões são adequadas ao diâmetro da linha em questão, entre DN40 e DN150 ou 11/2” to 6”. Conexões estas que são seguramente muito fáceis de instalar e também ajuda a otimizar a limpeza (CIP/SIP) do sensor.
Equipamento livre de selos: a combinação entre o material do sensor (Hastelloy) e a lente de Safira permite que o equipamento seja utilizado em praticamente todos os tipos de aplicação em processos, do controle de filtrações como em cervejarias até mesmo no controle de turbidez de indústrias químicas. E evita a necessidade de manutenções regulares.
Fácil manuseio: a parte eletrônica do sensor pode ser separada facilmente da parte óptica que fica presa a tubulação, o que facilita qualquer tipo de manutenção onde não é necessária nenhuma parada da linha para que seja avaliado e reparado sem maiores problemas.
Monitoramento de segurança:uma função de verificação estendida do sensor monitora permanentemente entre todos os parâmetros do sistema em segundo plano. Uma óptica anti incrustação provê um controle de importantes informações sobre a eficiência do CIP e informa sobre a necessidade de limpeza adicional ou uma verificação da calibração. A re-calibração é facilmente feita utilizando uma referência sólida secundária padrão (exclusividade SIGRIST).
Sistema de controle inteligente: a nova unidade de controle SICON utiliza a tecnologia touch screen com display colorido. Isso permite uma operação simples utilizando um menu com guias lógicos. Os resultados podem ser mostrados em valores numéricos, gráficos, dados históricos incluindo indicações do sistema, bem como, status de alarme. A unidade de controle SICON oferece todas as possibilidades de um sistema totalmente integrado utilizando várias opções de interface. Um cartão de memória SD padrão pode ser utilizado para uma inserção praticamente ilimitada de dados gravados.
Garantia
12 meses por defeitos de fabricação do equipamento, excetuando partes e peças de desgaste natural. Não cobre uso inadequado do equipamento.
Especificações técnicas:
Turbidímetro Valores
Princípio de medição 90°/25° medição do espalhamento de luz a
650 nm (opção de medição de cor a 430 nm)
Range de medição 0 .. 1,000 EBC (0 .. 4,000 NTU)
8 ranges podem ser configurados
individualmente
Temperatura da Amostra -10... +100° C
120°C máx. 2h (CIP)
150°C máx. 1 h (CIP)
Temperatura Ambiente -10... +50° C
Resfriamento opcional, temperatura
máxima de 180° C
Pressão 2 MPa (20 bar) / 180°C
4 MPa (40 bar) / 100°C
Resolução 0.001 EBC
Reprodutibilidade EBC 90° 25°
0..2 ±1% ±1%
2..100 ±2% ±3%
100..1.000 ±10% ±10%
Repetibilidade: 0.001 EBC ou ±0.25% (escala cheia)
Linearidade ±0.5% (escala cheia) no range de 0 .. 2 EBC
Tempo de resposta menos de 2 segundos
Umidade ambiente: 0..100% umidade relative
Voltagem de funcionamento 9 .. 30 VDC, 3 W (na unidade de controle)
Peso Aproximadamente 2.3 kg
Dimensões Ø100.5 x 126.5 mm
Tubulação para conexão DN 40 .. DN 125, 1 1/2" .. 6" Varivent®
Classe de Proteção IP66
Unidade de Controle:
Voltagem de operação 9 .. 30 VDC, 8 W
Display ¼ VGA com touch screen
Resolução: 320 x 240 pixels com 3.5" diagonais
Entradas / Saídas: 4 x 0/4 .. 20 mA
7 x saídas digitais
5 x entradas digitais
Interfaces Digitais Ethernet, cartão SD e Opcional: Módulo para
Profibus DP, Modbus
Classe de Proteção IP66
Peso Aproximadamente 0.6 kg
Dimensões 160 x 157 x 60 mm
