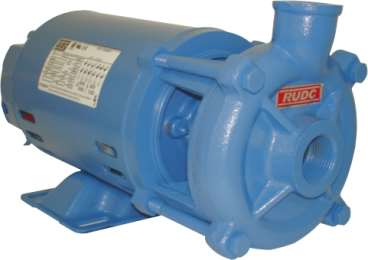

Bomba centrífuga monoestágio rosqueada série RD – 3500 RPM
Sucção 1″ BSP
Recalque 3/4″ BSP
Dimensões
| Nome | CV | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/3 | 7 | 6,4 | 5,7 | 4,8 | 3,8 | 2,5 | 0,8 | - | - | - | - | ||
| 1/2 | - | 8 | 7,7 | 6,9 | 6 | 5 | 3,6 | 1,8 | - | - | - | ||
| 3/4 | - | - | - | - | 8,7 | 7,9 | 6,8 | 5,6 | 1,2 | - | |||
| 1.0 | - | - | - | - | - | - | 9,4 | 8,1 | 6,6 | 4,6 | 0,5 |
Monofásico
| Nome | A | B | C | D | E | F | G | R | S |
|---|---|---|---|---|---|---|---|---|---|
| 325mm | 28mm | 80mm | - | 70mm | 100mm | 89mm | 1" | 3/4" | |
| 325mm | 28mm | 80mm | - | 70mm | 100mm | 89mm | 1" | 3/4" | |
| 341mm | 28mm | 80mm | - | 70mm | 100mm | 89mm | 1" | 3/4" | |
| 373mm | 28mm | 80mm | - | 70mm | 100mm | 89mm | 1" | 3/4" |
Trifásico IP-21
| Nome | A | B | C | D | E | F | G | R | S |
|---|---|---|---|---|---|---|---|---|---|
| - | - | - | - | - | - | - | - | - | |
| - | - | - | - | - | - | - | - | - | |
| 321mm | 28mm | 80mm | - | 70mm | 100mm | 89mm | 1" | 3/4" | |
| 321mm | 28mm | 80mm | - | 70mm | 100mm | 89mm | 1" | 3/4" |
Trifásico IP-55
| Nome | A | B | C | D | E | F | G | R | S |
|---|---|---|---|---|---|---|---|---|---|
| - | - | - | - | - | - | - | - | - | |
| 301mm | 28mm | 80mm | 113mm | 70mm | 100mm | 63mm | 1" | 3/4" | |
| - | - | - | - | - | - | - | - | - | |
| 326mm | 28mm | 80mm | 121mm | 70mm | 100 | 171mm | 1" | 3/4" |
