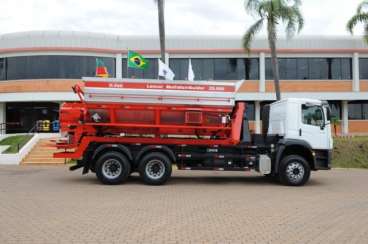

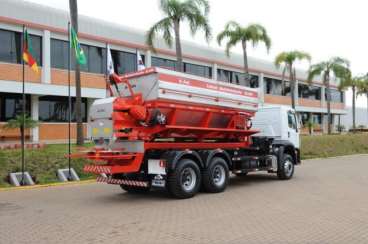

Distribuidor de fertilizantes a lanço, com dois depósitos com esteiras independentes. Possui capacidade de distribuir dois insumos ao mesmo tempo, em quantidades diferentes, atendendo à técnica da agricultura de precisão.
Entre as vantagens, destacam-se a capacidade operacional, a autonomia e a qualidade dos componentes, bem como a diminuição no número de operações e de tráfego na lavoura, contribuindo para a redução de custos e para a sustentabilidade da produção.
Especificações
• Capacidade volumétrica total (l): 10.500
• Capacidade volumétrica depósito traseiro(l): 4.100
• Capacidade volumétrica depósito dianteiro(l): 6.400
• Capacidade de carga (kg): capacidade do caminhão
• Largura de distribuição (m): até 36
• Rotação dos discos máxima recomendada (rpm): 828
• Sistema de acionamento:
• Discos de distribuição:
• motor hidráulico acionamento dos discos: TF 0100 (100cm³/rotação)
• Rotação do motor dos discos (rpm): 571
• Esteiras:
• motor hidráulico da esteira menor: Eaton 130 (130cm³/rotação)
• Rotação do motor da esteira menor (rpm): 562
• motor hidráulico da esteira maior: TG 0195 (195cm³/rotação)
• Rotação do motor da esteira maior (rpm): 300
• Blocos:
• Bloco disco e esteira maior:
• Vazão bloco / motor hidráulico discos (lpm): 57
• Vazão bloco / motor hidráulico esteira maior (lpm): 48
• Bloco esteira menor:
• Vazão bloco / motor hidráulico esteira menor (lpm): 57
• Altura dos discos ao solo (mm): 810
• Peso aproximado do Lancer vazio (kg): 3770 ²
• Peso aproximado do caminhão vazio (kg): 7350³
• Peso vazio do 1º eixo (Kg): 3240
• Peso vazio do 2º eixo (Kg): 4170
• Altura do Lancer ao solo (mm): 2810
• Altura total ao solo (mm):
• Altura do lancer com os arcos para lona: 3090
• Largura com as passarelas (mm): 2520
• Largura do Lancer (mm): 2250
• Largura total (mm): 2900
• Comprimento do Lancer (mm):6725
• Comprimento total (mm): 10000
2- Características Técnicas complementares:
2.1- Características Técnicas das ESTEIRAS:
• O conjunto de alimentação dos discos de distribuição tipo “cassete” é composto de
estrutura porta-rolos, esteira de borracha e de dispositivo auto-centralizador;
• As esteiras de borracha modelo “extra abrasão” é constituída de lonas de nylon e
emenda vulcanizada de fábrica.
2.2- Sistema de transmissão de velocidades à esteira maior:
• O Sistema de transmissão de velocidade à esteira é feita através de um motor
hidráulico modelo Parker, TG 0195 (195cm³/rotação),equipado com engrenagens e
correntes simples de rolos que possibilitam quatro diferentes combinações;
• O redutor tipo coroa e eixo sem-fim em banho de óleo é constituído por sistema de
flanges aparafusados no eixo de acionamento da esteira, ou seja, sem pino fusível;
• A vazão de óleo ao motor (48 lpm) é controlada através de um bloco de comando
conjugado;
2.3- Sistema de transmissão de velocidade à esteira menor:
• O sistema de transmissão de velocidade à esteira é realizado através de um motor
hidráulico modelo Eaton 130 ( 130cm³/rotação), equipado com engrenagens e
correntes simples.
• O redutor possui duas opções de velocidade (marchas), com sistema de flanges
aparafusados no eixo de acionamento da esteira, ou seja, sem pino fusível;
• A vazão de óleo ao motor (57 lpm) é controlada através de um bloco de comando
conjugado;
2.4- Sistema de distribuição:
• O sistema de distribuição é composto por dois discos de distribuição, com quatro
palhetas em cada disco, contendo cinco opções de regulagem angular;
• Os discos possuem um modelo de palheta com dois comprimentos e duas
combinações de montagem recomendadas:
• Distribuição de fertilizantes granulados e similares: Duas palhetas maiores e
duas palhetas menores em cada disco, dispostas alternadamente;
• Distribuição de produtos em pó e similares: Quatro palhetas menores em cada
disco.
• Palhetas confeccionadas de aço carbono com tratamentos térmico (carbonitretação)
e superficial (pintura);
• Um modelo de funil fixo, específico para distribuição de produtos em pó e similares
e um sistema montagem rápida do funil de deposição específico para distribuição de
fertilizantes granulados (standard);
• Cortinas dispersoras (suporte com correntes de elos sobre o funil de deposição
(standard);
• Dois defletores protetores da esteira maior e dois defletores protetores na esteira
menor, localizados na parte interna de cada depósito, dispostos no sentido
perpendicular ao deslocamento da máquina;
• Abertura das comportas dosadoras, com sistema de abertura e fechamento através
de atuadores lineares elétricos, acionados por meio de um controlador instalado no
interior da cabine do caminhão com precisão de 1mm;
• Protetor traseiro contra arremessos a partir dos discos de distribuição;
• Tampa traseira biarticulada p/ inspecionar a saída do produto e facilitar a troca dos
funis;
• Sistema de vedação na saída da esteira para os funis, afim de evitar desperdício de
produto;
2.5- Acionamento dos discos de distribuição:
• O acionamento dos discos de distribuição é realizado através de um motor hidráulico
modelo Parker TF 0100 (100cm³/rotação) acoplado à caixa de transmissão;
• A vazão de óleo ao motor (57 lpm) é controlada através de um bloco de comando
conjugado;
• Caixa de transmissão em banho de óleo;
2.6- Características diversas:
• Escada de acesso ao Lancer, localizada na lateral do mesmo;
• Materiais em contato com o produto a ser distribuído, fabricados em aço inox como
por exemplo: os discos de distribuição, o protetor traseiro contra arremessos dos
discos, a tampa traseira, os funis de deposição, a comporta dosadora, a vedação da
esteira e os reforços internos do depósito;
• Depósitos confeccionados em chapa inóx desmontável, aparafusado com os reforços
laterais ao chassi;
• Arco de proteção em torno dos discos de distribuição, afim de evitar acidentes;
• Protetor Lateral conforme Denatran 323/09;
3- Acessórios opcionais:
• Para conhecer a relação de opcionais e possíveis combinações consultar Auxílio Relação
de Códigos Lancer Caminhão e Opcionais: AUX – 509;
4- Características Técnicas Funcionais d a unidade hidráulica:
• Reservatório de óleo:
• Capacidade volumétrica do reservatório de óleo (L): 225 (nível 200)
• Óleo hidráulico recomendado: SAE 68 ou 100 (regiões mais quentes)
• Temperatura máxima de trabalho recomendada para o óleo hidráulico (ºC): 72
• Equipado com chicanas internas, sucção oposta ao retorno;
• Filtro de ar no bocal de abastecimento do reservatório;
• Indicador de nível de óleo.
• Bomba hidráulica:
• Acionamento através da TDP;
• Rotação mínima da bomba hidráulica (rpm): 500
• Pressão máxima de trabalho (kg/cm²): 17 0
• Sistema de filtragem:
• Filtro de retorno FR24A-10-10B-M (HDA) 1.1/4”BSP;
• Elemento filtro FR24A-10-10B-M (HDA);
• Elemento microfibras inorgânicas (10 microns);
• Vazão (L/min): 160 L/min
• Pressão de trabalho máxima (Kg/cm²) :24
• Tipo de rosca dos pórticos das conexões de entrada (BSP): 1 1/4”
• Indicadores de contaminação.
• Válvula bypass.
• Regulagem de pressão:
• Calibração através da válvula acoplada ao bloco conjugado;
• Regulagem de Vazão:
• Nota: a regulagem de vazão pode ser feita através das válvulas entes na frente
do bloco conjugado e controlada manualmente para acionar o motor da esteira, o
motor dos discos ou os dois motores juntos;
• Motores hidráulicos:
• Motor para acionamento dos discos de distribuição modelo Parker TF 0100:
• Pressão máxima recomendada em regime contínuo (kg/cm²): 160
• Vazão máxima recomendada em regime contínuo (L/min): 60
• Motor para acionamento da esteira modelo Parker TG 195:
• Pressão máxima recomendada em regime contínuo (kg/cm²): 170
• Vazão máxima recomendada em regime contínuo (l/min): 76
• Motor da esteira menor modelo Eaton 130:
• Pressão máxima recomendada em regime contínuo (kg/cm²): 209
• Vazão máxima recomendada em regime contínuo (l/min): 76
• Mangueiras e conexões:
• Mangueiras de alta pressão: 3/4”
• Mangueiras de retorno: 1.1/4”
• Mangueira de sucção: 1.1/4”
• Tubulações diâmetro (mm): 20 / 32
• Conexões roscadas ou com anel de penetração.
1– A rotação resultante nos discos de distribuição e a velocidade de deslocamento da esteira, serãoproporcionais a
regulagem de vazão da unidade hidráulica.
2– Peso do Lancer sem óleo no reservatório da unidade hidráulica e sem os opcionais.
3 – Peso do caminhão com o Lancer vazio e sem os opcionais.
4 – Montagem do Lancer ao caminhão.
