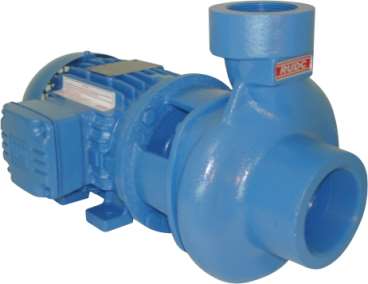

Bomba centrífuga monoestágio rosqueada série RLP – 3500 RPM
Sucção 2.1/2″ BSP
Recalque 2″ BSP
Altura manométrica total em metros
Dimensões
| Nome | CV | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.5 | 38 | 34 | 32 | 21 | - | - | - | - | - | - | |
| 2.0 | - | 42 | 38 | 32 | 22 | 10 | - | - | - | - | |
| 3.0 | - | - | - | 45 | 44 | 36 | 30 | 21 | - | - | |
| 4.0 | - | - | - | - | 50 | 45 | 40 | 35 | 29 | 10 |
Vazão em metros cúbicos por hora
Mancalizada
| Nome | A | B | C | D | E | F | G | R | S | |
|---|---|---|---|---|---|---|---|---|---|---|
| 433mm | 71mm | 100mm | 97mm | 91mm | 98mm | 112mm | 2.1/2" | 2" | ||
| 433mm | 71mm | 100mm | 97mm | 91mm | 98mm | 112mm | 3.1/2" | 2" | ||
| 4233mm | 71mm | 100mm | 97mm | 91mm | 98mm | 112mm | 4.1/2" | 2" | ||
| 433mm | 71mm | 100mm | 97mm | 91mm | 98mm | 112mm | 5.1/2" | 2" |
Monofásico
| Nome | A | B | C | D | E | F | G | R | S | |
|---|---|---|---|---|---|---|---|---|---|---|
| 436mm | 71mm | 100mm | 97mm | 91mm | 98mm | 89mm | 2.1/2" | 2" | ||
| 466mm | 71mm | 100mm | 97mm | 91mm | 98mm | 89mm | 3.1/2" | 2" | ||
| 476mm | 71mm | 100mm | 97mm | 91mm | 98mm | 89mm | 4.1/2" | 2" | ||
| - | - | - | - | - | - | - | - | - |
Trifásico IP-21
| Nome | A | B | C | D | E | F | G | R | S | |
|---|---|---|---|---|---|---|---|---|---|---|
| 436mm | 71mm | 100mm | 97mm | 91mm | 98mm | 89mm | 2.2/1" | 2" | ||
| 436mm | 71mm | 100mm | 97mm | 91mm | 98mm | 89mm | 2.2/1" | 2" | ||
| 466mm | 71mm | 100mm | 97mm | 91mm | 98mm | 89mm | 2.2/1" | 2" | ||
| - | - | - | - | - | - | - | - | - |
Trifásico IP-55
| Nome | A | B | C | D | E | F | G | R | S | |
|---|---|---|---|---|---|---|---|---|---|---|
| 407mm | 71mm | 100mm | 130mm | 91mm | 98mm | 80mm | 2.1/2" | 2" | ||
| 407mm | 71mm | 100mm | 130mm | 91mm | 98mm | 80mm | 2.1/2" | 2" | ||
| 407mm | 71mm | 100mm | 150mm | 91mm | 98mm | 80mm | 2.1/2" | 2" | ||
| 407mm | 71mm | 100mm | 150mm | 91mm | 98mm | 80mm | 2.1/2" | 2 |
