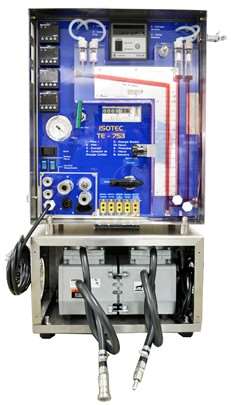

| Painel de controle em módulos | Módulo único com sistema elétrico e pneumático construído em alumínio com pintura eletrostática Gasômetro seco e Placa de orifício com certificado de calibração CETESB Manômetro duplo para leitura de pressão Indicador de temperatura de 08 canais, 03 controladores PID microprocessado com certificado de calibração RBC para regulagem das temperaturas da sonda, da caixa quente e do cordão aquecido Temporizador até 99,59 minutos Vacuômetro com escala máxima de 760 mmHg Engates rápidos tipo Swagelok Peso total do módulo 23 kg |
| Bomba de vácuo | Isenta de lubrificação, atinge aproximadamente 670 mmHg e 117 l/min em regime livre, pesando 6 Kg |
| Sonda | Aquecida até 120ºC, suporta temperaturas externas de até 250ºC e acompanha 12 boquilhas nos tamanhos: Ø 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 e 14 mm - com comprimento de 1,5m, peso total 5kg |
| Tubo pitot e termopares | Acoplados à sonda com comprimento a definir com Certificado de Calibração CETESB |
| Caixa quente | Com isolação térmica e constituída inteiramente em alumínio com aquecimento de até 120ºC. Peso total 8 Kg |
| Caixa fria | Com isolação térmica, trava de segurança e suporte do cordão umbilical. Peso total 5 Kg |
| Cordão umbilical | De 20 metros com conectores compensados Tipo "K" e com capa protetora em lona com isolamento térmico, acompanha sacola de lona reforçada para acondicionamento. Peso total 18 Kg |
| Cordão aquecido | Com comprimento de 5 metros, aquecimento em temperatura máxima 150°C. Peso total 4 Kg |
| Extensão paralela | Com comprimento de 5 metros, termopares e mangueiras do Tubo Pitot. Peso total 3,5 Kg |
| Porta-filtro | Com Ø 110 mm em vidro borossilicato acompanha suporte em aço inoxidável e caixa de filtros de fibra de vidro com 50 unidades |
| Alimentação elétrica do equipamento | 220 Volts 2500 Watts 60 Hz |
| Acompanha | - 01 curva tipo "S" - 01 curva tipo "L" - 01 porta filtro de Ø 110 mm em vidro borossilicato - 03 curvas do tipo "U" - 04 Garrafas borbulhadoras em vidro borossilicato - 12 presilhas em aço inoxidável - Manual de Instruções com Termo de Garantia |
| NOTA | Para conexões de ponta reta desconsiderar as presilhas Em caso de caixa quente estendida o número de garrafas borbulhadoras é de 06 unidades |
| Aplicação | Utilizado para coletar amostras de efluentes gasosos em dutos e/ou chaminés, para análise de poluentes atmosféricos |
